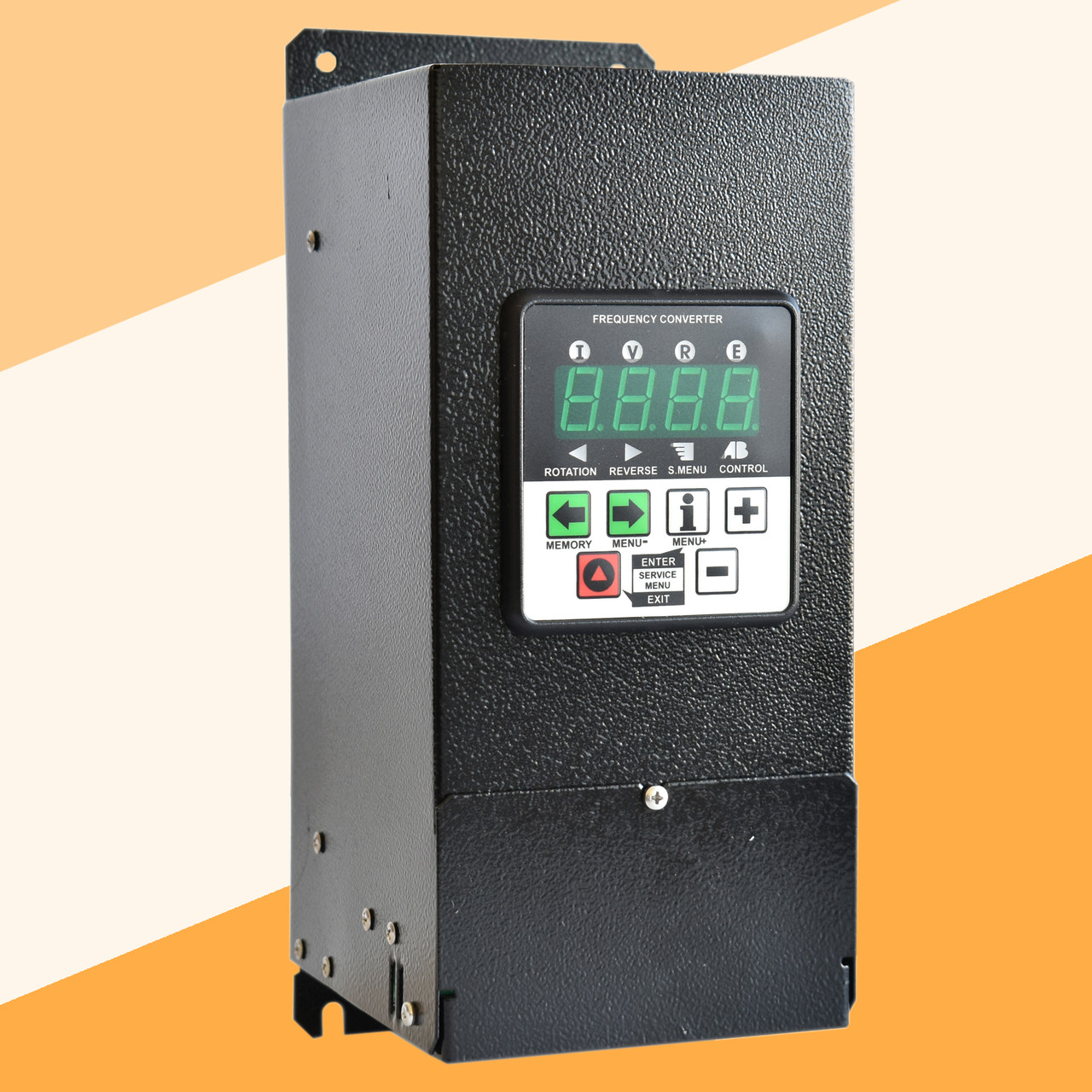

Перетворювач частоти CFM310S — 1,1 кВт
- Готово до відправки
6 540 ₴
Перетворювач частоти CFM310S — 1,1 кВтГотово до відправки
6 540 ₴
повернення товару протягом 14 днів за рахунок покупця
В условиях, коли немає доступу до промисловий трифазний мережі 380 В, а сам мотор неможливо перемкнути на режим роботи від 220 В потрібне спеціальне рішення — перетворювач із наповнювачем напруги.
Перетворювачі частоти серії CFM310S розроблені спеціально для застосування в однофазній мережі 220 В і видають на виході 3 фази по 380 В. В Асортимент є моделі потужністю від 1,1 кВт і до 3,3 кВт.
Основні технічні характеристики перетворювачів цієї серії наведені нижче в таблиці.
Характеристики
|
Живлення |
Напруга живлення Uвх | 1ф 220 В (+10%, -15%) |
| Частота напруги живлення | 45...66 Гц | |
|
Вихід |
Вихідна напруга | 3ф х 0...Uвх |
| Вихідна частота | 0; 1...800 Гц | |
| Похибка формування частоти | 0.05 Гц | |
| Вид ШІМ модуляції | Вектор напруги 380/220 В | |
| Під'єднання двигуна | Стандартний трифазний асинхронний двигун 380 В зі з'єднанням обмоток зіркою «Y» | |
|
Система керування |
Режим керування | ■ Скалярне U/000 з лінійною (пропорційною) характеристикою. ■ Скалярне U/≥ з квадратною характеристикою. ■ Скалярне U/÷ з форсованою характеристикою. ■ Покращене скалярне U/÷ з автоматичною компенсацією моменту та ковзання. |
| Частота керування силовим модулем | 3 – 6 – 9 – 12 кГц | |
| Завдання швидкості обертання | ■ Аналогові входи ■ Цифрові входи ■ Панель керування ■ ПИД регулятор ■ Інтерфейс зв'язку RS485 ■ Програмований сценарій Роздільна здатність: 0,1% для аналогового входу 0,1 Гц для панелі керування та цифрових входів |
|
| Режими гальмування | ■ Гальмування постійним струмом ■ Гальмування із застосуванням гальмівного резистора |
|
| Охолодження | Примусове повітряне охолодження | |
|
Входи/виходи керування |
Аналогові входи | 2 аналогові входи AN.IN1 і AN.IN2: ■ в режимі напруги: 0...10 В, Rвх ≥ 50 кОм ■ в режиме тока: 0(4)...20 мА, Rвх = 220 Ом |
| Цифрові входи | 6 гальванічно розв'язаних від мережі цифрових входів із перемикною полярністю: NPN ■ активний рівень: 0 В ■ неактивний стан: 20...24 В PNP ■ активний рівень: 20...24 В ■ неактивний стан: 0 В Опір Rвх ≥ 4 кОм. |
|
| Аналоговий вихід/вихід із відкритим колектором (не одночасно) |
1 аналоговий вихід: ■ 0...10В 1 цифровий вихід із відкритим колектором: ■ до 1А /0...40В Повністю програмоване джерело сигналу. |
|
| Релейні виходи | 2 реле з перекидними контактами: ■ комут. навантаження: 250 В / 10А (АС) Повністю програмоване джерело сигналу. |
|
|
Зв'язок |
Апаратні можливості та протокол | Підтримка комунікаційного модуля RS485 з гальванічно ізольованим каналом. Протокол обміну Modbus RTU. |
| Швидкість передавання | 4800, 9600,19200, 38400, 56000 або 115200 біт/с | |
| Дод. можливості | Можливість зміни параметрів ПЧ. Реалізоване керування з ПК із можливістю зміни конфігурації. |
|
|
Дод. функції |
Лічильник метражу | Дає змогу використовувати ПЧ у системах із конвеєрними та протягуючими механізмами, у яких необхідно контролювати відмірену довжину або кількість продукту в штуках. |
| Вбудований ПІД-регулятор | Два режими формування сигналу завдання, можливість зміни полярності сигналу помилки регулювання та інших параметрів ПІД. | |
| Програмований сценарій | Дає змогу налаштувати до 8 незалежних кроків керування двигуном за заданою тахограмою. | |
| Керування конфігураціями | Можливість зберігати та завантажувати користувацькі конфігурації в енергонезалежну пам'ять ПЧ. Наявність заводської конфігурації для швидкого скидання ПЧ на заводські параметри. |
|
| Захист | ■ від струмових перевантажень перетворювача ■ від перенапруги на шині постійного струму ■ від зниження напруги на шині під час роботи ■ від роботи двигуна на двох фазах ■ від перевантаження двигуна ■ від недовантаження двигуна (вимикається) ■ від втрати зв'язку RS485 ■ від перегрівання перетворювача або електродвигуна ■ від міжфазного КЗ ■ від КЗ на землю будь-який із фаз ■ від КЗ у ланцюгу гальмівного резистора ■ системні та інші помилки |
Інформація для замовлення
- Ціна: 6 540 ₴
