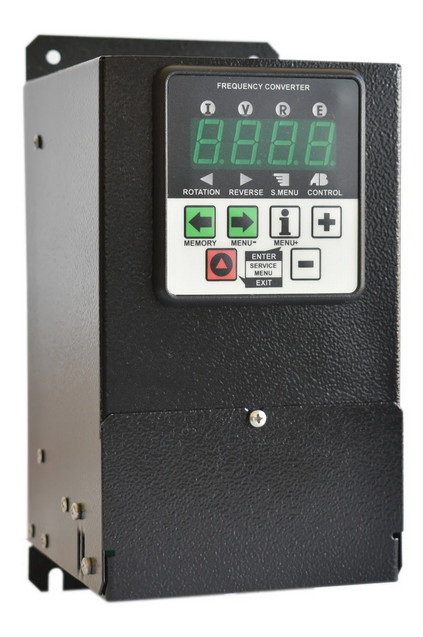

Перетворювачі частоти CFM210 на 0,75 кВт має всі можливості "старших" моделей CFM210, але має спрощувану систему охолодження.
Основні технічні характеристики перетворювачів цієї серії наведені нижче в таблиці.
Живлення |
Напруга живлення Uвх | 1ф х 220 В (+10%, -15%) |
Частота напруги живлення | 45 – 66 Гц | |
Вихід | Вихідна напруга | 3ф х 0...Uвх |
Вихідна частота | 0; 1 - 800 Гц | |
Похибка формування частоти | 0.05 Гц | |
Вид ШІМ модуляції | Вектор напруги | |
Під'єднання двигуна | Стандартний трифазний асинхронний двигун 220 В зі з'єднанням обвиток трикутником «ç» | |
Система керування | Режим керування | ■ Скалярне U/000 з лінійною (пропорційною) характерами-стикою. ■ Скалярне U/≥ з квадратною характеристикою. ■ Скалярне U/÷ з форсованою характеристикою. ■ Покращене скалярне U/÷ з автоматичною компенсацією моменту та ковзання. |
Частота керування силовим модулем | 3 – 6 – 9 – 12 кГц | |
Завдання швидкості обертання | ■ Аналогові входи ■ Цифрові входи ■ Панель керування ■ ПИД регулятор ■ Інтерфейс зв'язку RS485 Роздільна здатність: 0,1% для аналогового входу 0,1 Гц для панелі керування та цифрових входів |
|
Режими гальмування | ■ Гальмування постійним струмом ■ Гальмування із застосуванням гальмівного резистора |
|
Охолодження | Пасивне охолодження | |
Входи/виходи керування | Аналоговий вхід | 2 аналогові входи AN.IN1 і AN.IN2: ■ в режимі напруги: 0...10 В, Rвх ≥ 50 кОм ■ в режиме тока: 0(4)...20 мА, Rвх = 220 Ом |
Цифровий вхід | 6 гальванічно розгалужених від мережі цифрових входів із перемикною полярністю: NPN ■ активний рівень: 0 В ■ неактивний стан: 20...24 В PNP ■ активний рівень: 20...24 В ■ неактивний стан: 0 В Опір Rвх ≥ 4 кОм. |
|
Аналоговий вихід/вихід із відкритим колектором | 1 аналоговий вихід: ■ 0...10В 1 цифровий вихід із відкритим колектором: ■ до 1А /0...40В Повністю програмоване джерело сигналу. |
|
Релейний вихід | 2 реле з перекидними контактами: ■ комут. навантаження: 250 В / 10А (АС) Повністю програмоване джерело сигналу. |
|
Зв'язок | Апаратні можливості та протокол | Підтримка комунікаційного модуля RS485 з гальванічно ізольованим каналом. Протокол обміну Modbus RTU. |
Швидкість передавання | 4800, 9600,19200, 38400, 56000 або 115200 біт/с | |
Дод. можливості | Можливість зміни параметрів ПЧ. Реалізоване керування з ПК із можливістю зміни конфігурації. |
|
Дод. функції | Лічильник метражу | Дає змогу використовувати ПЧ у системах із конвеєрними та протягуючими механізмами, в яких необхідно контролювати відмірену довжину або кількість продукту в штуках. |
Вбудований ПІД-регулятор | Дає змогу налаштувати до 8 незалежних кроків керування двигуном за заданою тахограмою. | |
Програмовний сценарій | Два режими формування сигналу завдання, можливість зміни полярності сигналу помилки регулювання та інших параметрів ПІД. | |
Керування конфігурацією | Можливість зберігати та завантажувати користувацькі конфігурації в енергонезалежну пам'ять ПЧ. Наявність заводської конфігурації для швидкого скидання ПЧ на заводські параметри. |
|
Захист | ■ від струмових перевантажень перетворювача ■ від перенапруги на шині постійного струму ■ від зниження напруги на шині під час роботи ■ від роботи двигуна на двох фазах ■ від перевантаження двигуна ■ від недовантаження двигуна (вимикається) ■ від втрати зв'язку через RS485 ■ від перегрівання перетворювача або електродвигуна ■ від міжфазного КЗ ■ від КЗ на землю будь-який із фаз ■ від КЗ у ланцюгу гальмівного резистора ■ системні та інші помилки |
Інформація для замовлення
- Ціна: 5 010 ₴
