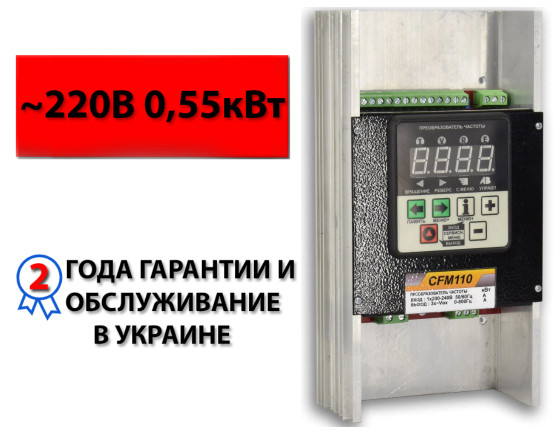

Частотний перетворювач CFM110 0,55 кВт
- В наявності
- Код: 00000000015
4 020 ₴
Перетворювачі частоти серії CFM110 є втіленням принципів простоти, компактності, функціональності й економності в одному пристрої. Ця серія розрахована на електродвигуни малої потужності, а тому покликана позбавити привод загалом від надлишкових габаритів будь-якого з компонентів. Радіатор охолодження П-подібної форми слугує основою конструктиву пристрою, чим надійно захищає його від зовнішніх механічних впливів, забезпечуючи ступінь захисту IP20.
Варто зазначити, що описана «простота» не впливає на якість і надійність пристрою, а функціонал закладений у програму частотника, достатній для реалізації великого переліку відомих технологічних завдань.
Нижче в таблиці наведені основні технічні характеристики перетворювачів цієї серії.
|
Живлення |
Напруга живлення Uвх | 1ф х 220 В (+10%, -15%) |
| Частота напруги живлення | 45 — 66 Гц | |
| Вихід | Вихідна напруга | 3ф х 0 – Uвх |
| Вихідна частота | 0; 1-800 Гц | |
| Похибка формування частоти | 0.05 Гц | |
| Вид ШІМ модуляції | Вектор напруги | |
| Під'єднання двигуна | Стандартний трифазний асинхронний двигун 220/380 В зі з'єднанням обвиток трикутником «увальник» | |
| Система керування | Режим керування | Скалярне U/÷ з трьома характеристиками: ■ Лінійна (пропорційна) ■ Квадратична ■ Форсована |
| Частота керування силовим модулем | 3 – 6 – 9 – 12 кГц | |
| Завдання швидкості обертання | ■ Аналогові входи ■ Цифрові входи ■ Панель керування ■ ПИД регулятор ■ Інтерфейс зв'язку RS485 Роздільна здатність: 0,1% для аналогового входу 0,1 Гц для панелі керування та цифрових входів |
|
| Режими гальмування | ■ Гальмування постійним струмом | |
| Охолодження | Природне повітряне охолодження | |
| Входи/виходи керування | Аналоговий вхід | 2 аналогових входи АН.ВХ1 і АН.ВХ2: ■ режим напруги: 0 – 10 В, Rin ≥ 50 кОм ■ режим струму (одне з двох входів): 0(4) – 20 мА, Rin ≥ 220 Ом |
| Цифровий вхід | 6 гальванічно розділених цифрових входів: ■ активний рівень: 0 В ■ неактивний стан: 20 – 24 В Опір Rin ≥ 4 кОм. |
|
| Аналоговий вихід/вихід із відкритим колектором | 1 аналоговий вихід: ■ режим струмового виходу: 0 – 1mA, Навантажувальна здатність виходу з відкритим колектором – до 2 А/24 В. |
|
| Релейний вихід | 1 реле з перекидним контактом: ■ комут. навантаження: 250 В / 10А (АС) Повністю програмоване джерело сигналу. |
|
| Зв'язок | Апаратні можливості та протокол | Підтримка комунікаційного модуля RS485 з гальванічно ізольованим каналом. Протокол обміну Modbus RTU |
| Швидкість передавання | 4800, 9600,19200, 38400, 56000 або 115200 біт/с | |
| Дод. можливості | Можливість єдиної зміни параметрів ПЧ. Реалізована підтримка програмним забезпеченням для ПК із можливістю гнучкого керування конфігураціями. |
|
| Дод. функції | Лічильник метражу | Дає змогу використовувати ПЧ у системах із конвеєрними та протягуючими механізмами, в яких необхідно контролювати відмірену довжину або кількість продукту в штуках. |
| Вбудований ПІД-регулятор | Вибір джерела сигналу завдання, можливість зміни полярності сигналу помилки регулювання | |
| Керування конфігурацією | Можливість зберігати та завантажувати користувацькі конфігурації в енергонезалежну пам'ять ПЧ. Наявність заводської конфігурації для швидкого скидання ПЧ на заводські параметри. |
|
| Захист | ■ від струмових перевантажень ■ від перенапруги на шині постійного струму ■ від зниження напруги на шині під час роботи ■ від роботи двигуна на двох фазах ■ від втрати зв'язку через RS485 ■ від перегрівання перетворювача або електродвигуна ■ системні та інші помилки |
- Ціна: 4 020 ₴
